XMGA-2000インテリジェント光柱表示調整器

XMGA-2000インテリジェント光柱表示調節器は自己研究開発を採用し、国外の集積回路メーカーにカスタマイズを依頼した専用の集積回路であり、現在の自動制御システムの中の各種調節計器の大部分の機能を集約するだけでなく、CPU、I/Oインタフェース、EPROMとD/A変換などの回路を集積し、多くの人を集

ベンダーへの問い合わせ

その他の製品

製品の詳細

製品概要/Product overview----------------------------------------------------------◆◆

当社が生産したインテリジェント化デジタル調節器は自己開発開発を採用し、日本の集積回路メーカーに委託してカスタマイズ生産した専用集積回路は、現在の自動制御システムの中の各種調節計器の大部分の機能を集約するだけでなく、CPU、I/Oインタフェース、EPROMとD/A変換などの回路を集積し、博識で、入念に編制し、繰り返し調整するソフトウェアシステムを補助して、本計器に以下の特徴を持たせた：

主なパフォーマンス/main performance---------------------------------------------------------◆◆

1.計器ハードウェアは大幅に減少し、システムの構成構造は比較的簡単である。ユーザ申請の範囲内では、複数の入力信号が互換性があります。

2.最適化設計を採用し、技術が著しく改善され、フライラインがなく、ポテンショニング器がなく、すべてのキャリブレーションと機能はキーボードを通じてソフトウェアによって完成することができる。

3.最大6つのアラーム出力を設定でき、アラーム方法は10種類以上に達し、アラームパラメータを監視することができる。

4.2ウェイD/A出力ポートを選択可能で、距離量と制御量に対して同時に光電分離出力を行うことができ、被制御システムの安全で信頼性を確保する。5 Vと24 Vの2つの定電圧源出力を提供し、ほとんどの補助機能の需要を満たすことができる。

5.いかなる複雑な制御、調節、警報、出力などの機能も、計器工が簡単な操作を行い、設定後にパスワード保護を加え、それを馬鹿式計器にすることができ、現場作業員はロックされたパラメータを修正することができない。作業員に見られないようにすることもできます。ユーザー自身が設定した4つのカテゴリ100レベルの耐干渉モードは、さまざまな環境の干渉源に適応することができます。

6.線形入力またはPt 100 xメータは、ゼロ点とフルネスをカスタマイズできます。

製品の選択/product selection-----------------------------------------------------------◆◆

パターンスペクトル	——	説明
を選択してオプションを設定します。	XMTA	インテリジェントディジタル表示調整トランスミッタ
	XMGA	インテリジェント光柱表示調整変調器
	1	1000シリーズデジタルメータ
	2	2000シリーズ光柱計器
表示方法	1	シングルスクリーンディスプレイ
	2	2画面表示
	3	単画面+単光柱
	4	シングルスクリーン+デュアルカラム
	5	2画面+単光柱
	6	2画面+2光柱
	7	3画面表示
	8	オープン方式表示（小信号切除、注文は明記してください）
インプットモード	0	周波数信号：1 ~ 10000 Hz
	1	熱電対（E、K、S、B、J、T、N、R等）
	2	配熱抵抗（Pt 100、Cu 50、Cu 100、BA 1、BA 2、G等）
	3	配直流電流（0 ~ 10 mA、4 ~ 20 mA）
	4	配直流電圧（0 ~ 5 V、1 ~ 5 V、0 ~ 20 mA、0 ~ 50 mV、0 ~ 200 mV）
	5	遠伝圧力抵抗値及び線形抵抗値（0 ~ 400Ω）を配合する
	6	すべての入力タイプを割り当てる
アラーム機能	0	アラームなし
	1	いっぱんけいほう
	2	にじゅうけいほう
	3	3ウェイ警報注：SPs作声光警報、関連報
	4	四路警報警察に注意してください
	5	5ウェイアラーム
	6	ろっかけいほう
追加機能	0	追加機能なし
	1	断線ペア、断線抵抗、断線後状態出力付き
外形寸法	H	横型160*80	開孔152*76
	V	縦型80*160	開口76*152
	J	横型96*48または縦型	開口92*45
	F	方式96*96	開口92*92
	Q	方式72*72	穴あき68*68
	S	方式48*48	開口45*45
へんそうしゅつりょく	A	むへんおくりしゅつりょく
	B	変送出力0 ~ 10 mA
	C	変送出力4 ~ 20 mA
	D	変送出力0 ~ 5 V
	E	変送出力1 ~ 5 V
	F	とくしゅしんごうへんそうしゅつりょく
	G	周波数出力（5 ~ 10 kHz）
タイミング機能	S	デフォルトは非タイミング機能
		タイミング機能付き
供給外24 V直流電源	P	デフォルトでは24 V直流電源出力なし
		24 V直流電源出力付き（2線式トランスミッタ電源可能）
通信インタフェース	T	デフォルトは通信インタフェースなし
		RS 485またはRS 232通信インタフェース付き
電力供給電源	K W	デフォルトは220 Vである.AC
		スイッチング電源85 ~ 260 VAC
		スイッチング電源18 ~ 36 VDCまたは18 ~ 36 VAC

注意：付加機能は多種を選択でき、注文時にそのシリアル番号を加算し、4、5、6は1つだけを選択して他の機能と加算することができる。

技術指標/Technical indicators---------------------------------------------------------◆◆

1.測定精度：±0.5%FS±1 d±0.2%FS±1 d
2.アラーム機能：上限、下限、上下限、上回差、下回差、二重差、OK方式、絶対値方式など。
3.変送出力精度：±0.3%FS負荷能力：0-600Ω
4.入力インピーダンス：0-10 mA：500Ω、4-20 mA：250Ω、DC.V：≧200 KΩ
	熱電対及びDC.mV：≧10 MΩ冷端自動補償精度0-40℃範囲内±0.3℃
	熱抵抗：三線方式入力3×10Ω以内完全補償
	パルス振幅：≧2.5 V、周波数範囲0.01 ~ 1000 HZ
5.リレー接点容量：AC 220 V 3 A（無感負荷）
6.給電電源：AC220 ≤6W
7.作業環境の要求：温度：0-5℃、相対湿度：＜58%、腐食性ガスがなく、振動がない場合。

説明の表示/Display explain--------------------------------------------------------------◆◆

1、単列デジタル表示：計器測定値を直接表示する。

2、二列デジタル表示：上列に測定値を表示する。下段に設定値を表示します。測定状態では、キーを押すことで下段の表示を測定値のパーセンテージに切り替えることができます。

3、二列デジタル管+単シミュレーションバー：上列に測定値を表示する。下の列には設定値または測定値のパーセンテージが表示され、単一のシミュレーションバーは測定値のパーセンテージまたはシミュレーション出力のパーセンテージを示します。

4、単列デジタルパイプ+二列アナログバー：デジタルパイプは計器測定値を表示し、プラスボタンを押すと測定値のパーセンテージまたはアナログ出力のパーセンテージを表示することができる。左列のシミュレーションバーは測定値のパーセンテージを示し、右列のシミュレーションバーは、設定値のパーセンテージまたはシミュレーション出力のパーセンテージを示します。

5、二列デジタル管+二列アナログ条：二列デジタル管の解釈は上<表示説明2>と同じで、二列アナログ条は上<表示説明4>と同じである。

6、ランプ：AランプまたはJ 1ランプ、SP 1警報ランプである。
	EランプまたはJ 2ランプは、SP 2アラームLEDです。
	BランプまたはJ 3ランプは、SP 3アラームLEDです。
	CランプまたはJ 4ランプは、SP 4アラームLEDです。
	ランプまたはJ 5ランプ、SP 5アラームLED。
	ランプまたはJ 6ランプ、SP 6アラームLED。

計器配線/Instrument wiring-----------------------------------------------------------◆◆

配線図一

配線図2

配線図3

配線図4

注：特殊発注が本図と異なる点は、ランダム配線図に準じる。

計器の使用と修理/Instrument use and maintenance------------------------------------◆◆

1、必要に応じて、メーターモデルと関連プログラムを正しく選択して、ユーザーがデバッグしないようにしたり、直接使用したりすることができます。

2、計器機能が多いため、状況に応じてBメニュー操作プログラムと正しい配線を正しく設定する必要があり、必要があればユーザーにメーカーに派遣して学習させることを提案する。

3、製造工場の品質問題が計器の損傷を引き起こした場合、1年以内に工場側が無料で修理する。

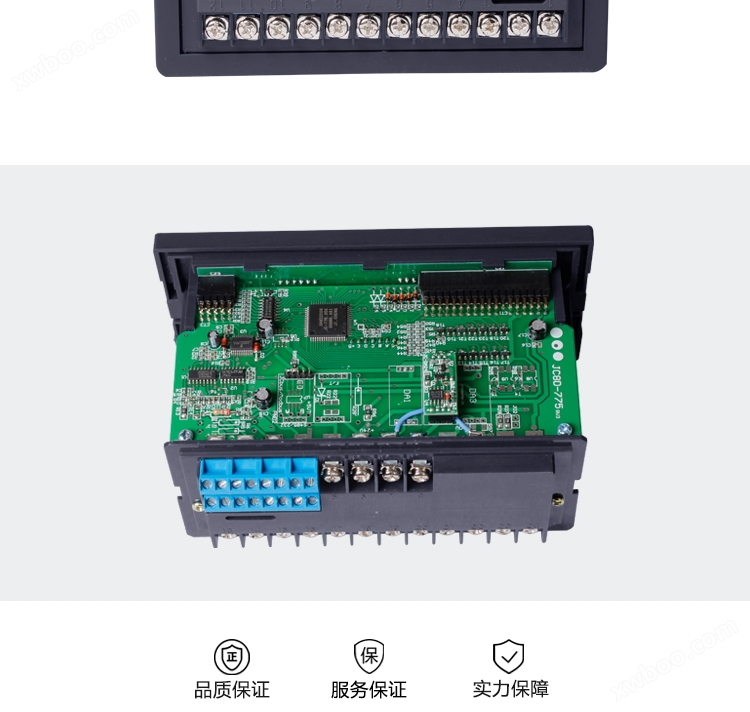

製品パッケージ/Product packaging----------------------------------------------------------◆◆
