一、ウエストホイール流量計の概要
ウエストホイール流量計は、ダクト内の流量を連続的または間欠的に測定するための高精度な計量計器である。それは精度が高く、信頼性がよく、軽量で、寿命が長く、取り付けが便利であるなどの特徴があり、容積式流量計の典型的な特徴である。
ウエストホイール流量計は主に計量キャビティ、シールカップリング、カウンタの3つの部分から構成されている。蓄積流量と瞬時流量を現場で指示し、送信機と流量インテリジェント制御器を配置することができ、遠隔測定と制御を実現することができる。石油、化学工業、電力、冶金、交通、食品加工、医薬、国防、商業貿易などの部門の石油及び石油製品、化学溶液などの流体の正確な測定に広く用いられている。
二、腰輪流量計の動作原理

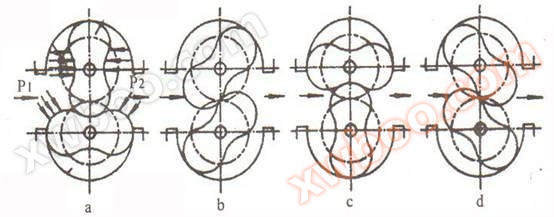

測定された液体が計量室を流れると、流量計の出入り口に差圧が形成され、腰車はこの差圧に押されて回転する。同時に、ウエストホイール軸に固定された一対の駆動ギヤにより、2つのウエストホイールを連続回転させたままにする。ウエストホイールの回転に伴い、液体は計量チャンバを介して流量計から絶えず排出される。1対あたりの流量は計量室容積の4倍であり、シールカップリング、減速機構を通じて回転回数を減速してカウンタに伝達し、カウンタは液体の瞬時流量と累積流量を指示する。カウンタ機構に送信機を取り付けると送信機付きの腰輪流量計になる。表示計器やマイコンシステムと組み合わせて、遠距離伝送（定量、蓄積、瞬時などの機能）の自動測定と制御を実現することができる。
