製品の詳細

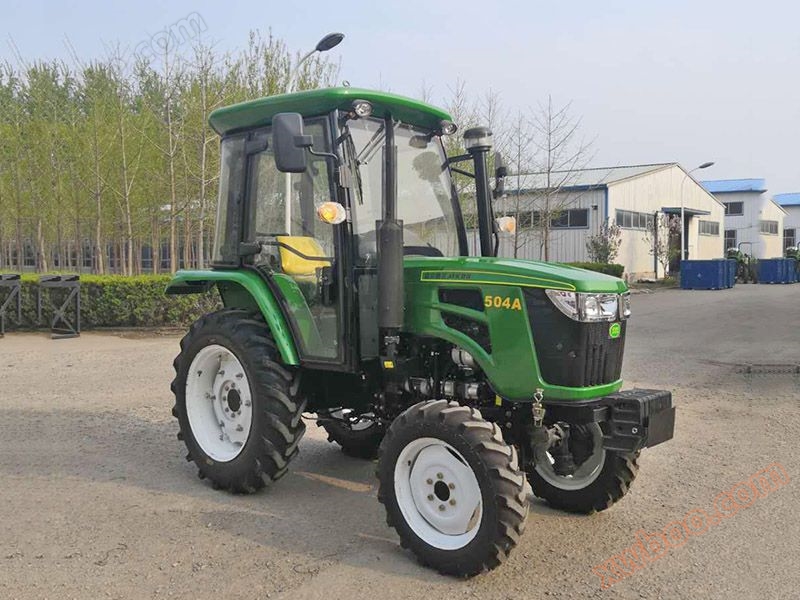

504 A型ホイールトラクター製品仕様確認表
| プロジェクト | 単位 | 設計値（1） | ||
| ■初回鑑定 | ||||
| マシン全体 | モデル | / | 504A | |
| パターン | / | ■四輪駆動 | ||
| 用途 | / | ■一般農業用途 | ||
| 外郭寸法（縦×幅×高さ） | mm | 3350×1520×2580（運転室）/ 3350×1520×2360（セーフティフレーム） |
||
| ホイールベース又はクローラ接地長 | mm | 1860 | ||
| ホイールピッチ（前輪/後輪）または軌間 | mm | 1200、1300/1130、1230、1330、1430 | ||
| 常用ホイールベース（前輪/後輪）または軌間 | mm | 1200/1330 | ||
| ホイールベース（前輪／後輪）調整方式 | / | 段付き調整可能または反放射板/段なし調整可能 | ||
| さいしょうきょりギャツプ | mm | 340 | ||
| 最小使用質量 | キログラム | 1750（運転室）/1600（安全ラック） | ||
| 標準ウェイト（前/後） | キログラム | 64/120 | ||
| 最大ウェイト（前/後） | キログラム | 64/180 | ||
| クローラ接地比圧 | キロパ | / | ||
| シフト数 | 進む/戻る/這う | / | 8/2/0 | |
| 主変速/副変速/その他 | / | 4+1/2/0 | ||
| 各段の理論速度 | km/h | I:2.59;Ⅱ:3.26;Ⅲ:5.31;Ⅳ8.43;Ⅴ:11.10;Ⅵ:13.90;Ⅶ:22.6;Ⅷ35.90;RI:2.78;R２：11.8 | ||
| エンジンとクラッチ結合方式 | / | ちょくれつしき | ||
| 起動モード | / | でんきどう | ||
| パワー出力軸パワー | キロワット | ≥31.3 | ||
| さいだいひっぱりりょく | kN | 12 | ||
| 転倒防止装置（運転室又は安全フレーム）（2） | モデル | / | 904A.45.001/454 | |
| パターン | / | 六柱式安全運転室/二柱式安全フレーム | ||
| せいぞうプラント | / | 山東中遠重工科技有限公司 | ||
| 認証証明書番号または検証レポート番号 | / | / WJ2018HFH105 | ||
| 認証機関または検出機関 | / | 河南省トラクターディーゼルエンジン製品品質監督検査センター | ||
| エンジン | パターン | / | 4気筒直列4ストローク増圧中冷 | |
| モデル | / | 4DW91-50GAG3U | ||
| せいぞうプラント | / | 一汽解放汽車有限公司無錫ディーゼルエンジン工場 | ||
| きゅうにゅうほうしき | / | 自然吸気 | ||
| シリンダ数 | / | 4 | ||
| シリンダ径×ストローク | mm | 90x100 | ||
| ひょうていでんりょく | キロワット | 36.8 | ||
| 型式承認定格純電力 | キロワット | / | ||
| ひょうていかいてんそくど | r/分 | 2500 | ||
| 型式承認証明書 | / | CN FC G3 0360 02 0002 | ||
| エアクリーナ型式 | / | 外付、油浴式 | ||
表A.1（続き）
| プロジェクト | 単位 | 設計値（1） | ||
| エンジン | エアクリーナモデル | / | 350エアフィルタ | |
| スタータモデル | / | QDJ1408 | ||
| れいきゃくほうしき | / | 強循環水冷 | ||
| イグゾーストパイプ | 消音室外形寸法（長さ×幅×厚さまたは直径×長さ） | mm | Φ110*440 | |
| 消声器（含消声腔）重量 | キログラム | 4 | ||
| ヘッドランプ（2） | モデル | / | C201-006号 | |
| せいぞうプラント | / | 射陽県永昌自動車部品工場 | ||
| 認証証明書番号または検証レポート番号 | / | XZ09GW0071 | ||
| 認証機関または検出機関 | / | 国家トラクター品質監督検査センター | ||
| バックミラー（2） | モデル | / | HJ-005型 | |
| せいぞうプラント | / | 常州市宏佳車業有限公司 | ||
| 認証証明書番号または検証レポート番号 | / | TB10HJ320011 | ||
| 認証機関または検出機関 | / | 国家トラクター品質監督検査センター | ||
| フロントガラス/ドアガラス（2） | モデル | / | TB600.451型 | |
| せいぞうプラント | / | 龍口市興民安全ガラス有限公司 | ||
| 認証証明書番号または検証レポート番号 | / | QZ2015E09N10023 | ||
| 認証機関または検出機関 | / | 国際安全ガラス及び石英ガラス品質監督検査センター | ||
| 運転席 | モデル | / | HX-YT-12型 | |
| パターン | / | 引張ばね+ダンパー | ||
| せいぞうプラント | / | 塩城市弘昕油箱有限公司 | ||
| シートベルト（2） | モデル | / | A8B | |
| せいぞうプラント | / | 武漢金天成自動車部品有限公司 | ||
| 認証証明書番号または検証レポート番号 | / | RZ-AQ-00066型 | ||
| 認証機関または検出機関 | / | 国家自動車品質監督検査センター | ||
| ねんりょうタンク | モデル | / | 500D.50.011 | |
| 容積 | L | 35 | ||
| ステアリングシステム | ステアリングタイプ | / | ハイドロリックステアリング | |
| ステアリングタイプ | / | 嬉しい、無反応静油圧ステアリング | ||
| ゆあつ の方向をそらす |
通常動作圧力 | / | 6 | |
| 油圧ホース表示の最大作動圧力 | / | 6 | ||
| 油圧ホースの破裂圧力 | / | 24 | ||
| 油圧ホース製造工場 | / | 洛陽コパチ機械有限公司 | ||
| ブレーキ系 | 走行ブレーキ系型式 | / | 乾式、ドラムブレーキ | |
| パーキングブレーキ系型式 | / | ハンドブレーキ | ||
| あんぜんしどうそうち | パターン | / | じょうへいさしき | |
| でんどうけい | フロントドライブブリッジパターン | / | ■畑型□水田型 | |
| クラッチパターン | / | 乾式、常結合、モノリシック、単作用クラッチ | ||
| トランスミッション型式 | / | （4+1）×2 | ||
| メイントランスミッションシフト方式 | / | メカニカルシフト | ||
表A.1（続き）
| プロジェクト | 単位 | 設計値（1） | ||
| サブトランスミッションシフト方式 | / | メカニカルシフト | ||
| メイントランスミッションケース（部品番号）（3） | / | / | ||
| リアブリッジハウジング（部品番号）（3） | / | / | ||
| セントラルドライブ型式（前/後） | / | ヘリカルベベル歯車対/ヘリカルベベル歯車対 | ||
| ディファレンシャルタイプ（前/後） | / | クローズド、2つの半軸歯車/クローズド、2つの遊星ベベル歯車 | ||
| ディファレンシャルロックパターン（フロント/リア） | / | なし/かみ合いスリーブ | ||
| 最終駆動方式（前/後） | / | 単段遊星歯車式/単段遊星歯車式 | ||
| 歩行系 | ラックタイプ | / | スチールジョイントラックレス | |
| ホイール式 | タイヤ型式（前輪/後輪） | / | 8.3-20/12.4-28 | |
| タイヤ空気圧（前輪/後輪） | Kpa | 80-120/80-120 | ||
| クローラ式 | クローラタイプ | / | / | |
| 履帯板数、ブロック | / | / | ||
| クローラ板幅 | mm | / | ||
| 仕事 装置 |
ハイドロリックサスペンション方式 | / | 嬉しい、配置式 | |
| サスペンションタイプ | / | バック3点サスペンション | ||
| サスペンション装置カテゴリ | / | クラス1 | ||
| せいぎょモード | / | 高さ調整フロート制御 | ||
| 油圧ポンプタイプ | / | 左回り歯車ポンプ | ||
| 油圧ポンプ型式 | / | CB-F316型 | ||
| 油圧出力装置 | / | オプション簡易出力（2ウェイ） | ||
| リリーフバルブ全開圧力 | MPa の | 17.5-18.0 | ||
| 動力出力軸型式 | / | バックスタンドアロン | ||
| 動力出力軸スプライン数 | / | 8 | ||
| 動力出力軸スプライン外径 | mm | φ38 | ||
| パワー出力軸回転数 | r/分 | 540/760 | ||
| フレーム上の最大リフト力 | kN | ≥8.3 | ||
| オプション（3） | ||||
| （1）初回鑑定の場合、初回鑑定列のみを記入し、□にマークする。証明書を取得した後、製品変更または有効期限切れの継続は初回鑑定列、製品変更または有効期限切れの継続列に記入し、□にマークすること。上記構成パラメータの仕様が変化した場合、関連規定に基づいて自主的に変更または変更申請を行うこと。 （2）ダンプ保護装置、バックミラー、フロントフロントガラス/ドア窓ガラス、シートベルトなどの部品は型番（部品番号）または認証番号をマークしなければならない、 （3）製品部品の選択に関わる場合、メイントランスミッションケースとリアブリッジケースは関連部品図を提供し、関連説明を行うべきである。 （4）この型式試作機に他の型式エンジンとオプション構成が搭載されている場合、オプションにその詳細なパラメータと情報をリストしてください。 | ||||
企業責任者：（公印）年月日
