窒素循環沸騰乾燥機装置の概要
窒素循環沸騰乾燥機は有機溶媒系粉体乾燥のための専用設備である。このユニットは乾燥循環ガスとして窒素（または他の不活性ガス）を用いており、乾燥過程の材料は酸化を防止でき、同時に有機溶媒は回収できる。密閉沸騰乾燥機は一般的にエタノール、アセトン、ヘキサンなどの有機溶媒類の粉体乾燥に用いられ、設備は防爆設計を採用し、乾燥過程は安全で環境に優しい。
窒素ガス循環沸騰乾燥機は使用前に、窒素ガスを用いてシステム内の空気を置換し、システム内の酸素含有量を溶媒の安全濃度以内にする。湿潤物は密閉容器内にあり、設備上の供給口から乾燥本体内に入る。送風機はろ過された窒素ガスを送り込み、加熱器を経て乾燥プロセスに必要な温度に加熱し、沸騰床に入って位差供給口から添加された材料に対して熱伝達（乾燥）を行い、供給が完了した後、材料に必要な最終湿度まで乾燥する。乾燥中、湿熱ガスは少数の微粉を持って除塵器を通じて2 um以上の微粉をすべて除塵器内で気固分離する。固体粉塵は集塵器内で収集し、気体は多段凝縮器（フィン式凝縮器の圧力降下が小さく、凝縮効果が良い）に入り、湿熱気体内の溶媒を凝縮する。凝縮された溶媒は収集タンクで収集された後、貯蔵される（空気中にゼロ排出され、循環使用可能）。凝縮除湿後の乾燥窒素ガスは、送風機を介してヒータに送り込まれて循環使用される。乾燥完了後の材料はフラップ機構により熱風分布板上の材料を下筒体に入れ、真空ポンプまたは気流輸送システムを経て密閉容器内に入力して分装を貯蔵する（入出物はすべて密閉環境内で操作され、作業場に粉塵はない）。

窒素循環沸騰乾燥機プロセスフローチャート

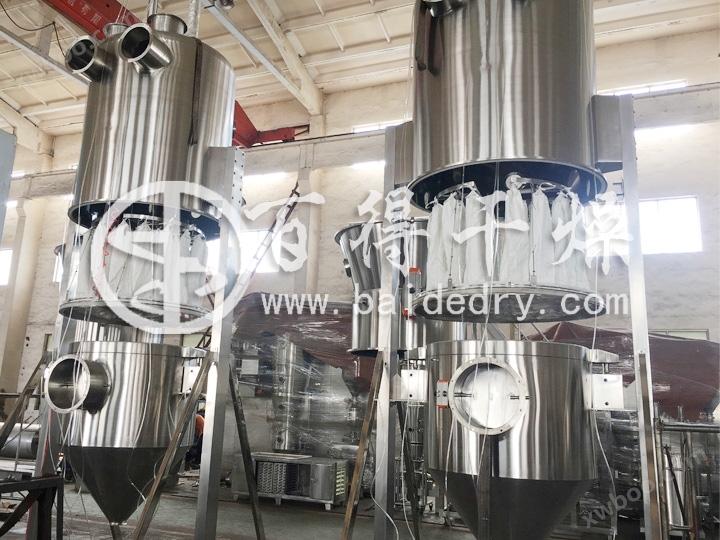

窒素循環沸騰乾燥機装置構造
窒素ガス循環沸騰乾燥機は、エアフィルタ、エアヒータ、乾燥床、造粒スプレーガン、分離室、濾過室、排風管、送風機、煙突、制御システムなどから構成される。
1、ホスト：ホストは底段吸風室、乾燥床、分離室、濾過室から構成される。
2、空気フィルタ：初、中効果空気フィルタにより濾過し、吸風空気清浄度三十万級を確保する。
3、空気加熱器：ステンレスパイプを用いてアルミニウムフィンを巻き、サビ異物の脱落がないことを保証する場合、熱交換器の伝熱係数を高めた。
4、排風システム
排風管、送風機、消音器から構成され、送風機は本体と隔離して設置され、騒音≦80デシベル、風量は周波数変換調速を採用することができ、連続的に流動化状態を調節することができるので、本機は材料投入範囲が広く、異なる材料条件にもよく適応できる風量を求めなければならない。
5、攪拌機構
材料車に熊手歯車攪拌機構を内蔵し、流動化を補助でき、材料の乾燥過程における溝流死床現象を防止し、流動化状態を安定させ、乾燥後の材料の含水率は均一である。

窒素循環沸騰乾燥機の構造概略図

窒素循環沸騰乾燥機技術の特徴
1、PLC-タッチパネルの操作は便利で、安定しており、厳格なインターロック機能を備えており、人為的な誤操作を招くことはない。
2、灰除去方式はパルス布袋灰であり、動作時に連続的なオフライン灰除去。灰除去効果はオンラインパルス灰除去とシリンダージッパー袋灰除去方式よりはるかに優れており、乾燥時の材料死床を回避した。
3、上抽取式ハードスケルトン布袋を配置し、布袋の面積と灰除去効果を保証すると同時に、労働者が布袋を解体洗浄する際に、作業環境が悪いという特徴を減少させた。人が筒体に潜り込まなくても、簡単に布袋を設備から取り外すことができます。
4、設備は自身の送風機を通じて自動的に材料を負圧し、人工操作を減少し、労働者の労働強度を軽減した。
5、設備は自動排出装置を通じて、自動密閉排出を実現し、材料の交差汚染と労働者の労働強度を減少する。
6、設備には攪拌構造が含まれており、材料橋架、デッドベッドを防止することができる。材料流動化沸騰乾燥効果をより良くする。
7、設備は密閉円形構造を採用し、死角がなく、洗浄が便利で迅速で、交差汚染がなく、GMPの要求に符合する。
8、力輸送システムとドッキングした後、無人制御の全自動連続作業機能（オプション）を実現することができる。
9、本体底部に汚染物質排出装置を設置し、機械を洗浄する際の水溜りを迅速に排出することができる、
10、設備全体が操作しやすく、分解しやすく、洗浄しやすく、「GMP」の要求に符合する、
11、機械全体の密封性が良く、負圧操作は、「GMP」規範により符合する、
12、二重振動袋静電気防止布袋フィルタ（または特別な要求がある場合はステンレス逆吹フィルタを採用することができる）とフィルタ室の間にゴム膨張シールリングを採用し、圧縮空気検出機能を備え、シールの信頼性を保障する。排気ダクトは粉塵センサーを設計し、PLC制御システムとインターロックし、生産過程の製品の安全を確保する。
13、2 Barまたは10 Bar黄砂設計を選択でき、人員、設備と環境の安全を保障し、接地が信頼できる。
14、反転出料を引き上げるためのオンライン乾式整粒ユニット、または真空出料のオンライン整粒ユニットを提供することができ、クリーン出料を実現し、現在のGMPクリーン生産要求に合致する。
