製品の詳細
- 概要
-
仕様パラメータ
注文番号
CPU 226 M、72 KBプログラム空間／110 KBデータ空間、220 VAC電源、14 DI／10 DOリレー出力、2 A、2つのPPI／自由通信ポート、データ永久保存、アナログ量、CAN、RS 485拡張ボードをサポート
CTS7 216-1BD35-0X24
- 技術仕様
-
技術仕様
ぶつりてきとくせい
寸法（幅×高さ×奥行き）
137×80×62 mm
消費電力
7W
きおくとくせい
プログラムメモリ
24KB+48KB
データメモリ
10KB+100KB
パワーダウンホールドタイム（スーパーキャパシタンス）
RTC：約112時間（標準）
パワーダウンホールド時間（外付け電池）
RTC：約200日（標準）
全般プロパティ
タイマーの合計数
千分の一秒
10ms
100ミリ秒
256
4
16
236
カウンタトータル
256
メモリバンクビット
256ビット
メモリメモリビットパワーダウンホールド時間
パーマネントホールド
じかんわりこみ
64バイト独立
シーケンス制御リレー（S）
256ビット
じかんわりこみ
1 ms分解能2個
エッジ割込み
4つの上昇エッジ及び/又は4つの下降エッジ（I 0.0、I 0.1、I 0.2、I 0.3）
アナログポテンショメータ
無
ブール演算実行時間
0.15µs
浮動小数点演算実行時間
8µs
時計
内蔵
BD拡張ボードインタフェース数
1個、RS 485拡張ボード、CAN拡張ボード、アナログ量拡張ボードに対応
システムLED
3个，停止、運転、SF
RUN/STOPダイヤルコード
あり、2態
バッテリカードコネクタ
サポート、電源不足2.0 V、アラームビットSM 195.0
プログラミングカード
サポート
メモリーカード
サポート
定格入力電圧
直流24 v
電源供給
ネイティブおよび拡張バス+5 V
+24V
660mA
280mA
統合された通信機能
通信インタフェース
2つの通信ポート：
PORT 0：PPI/自由口、標準RS 485レベル
PORT 1：PPI/自由口、標準RS 485レベル
RS 485拡張ボードを差し込んで再起動した後、PORT 0はPPI 0に固定されて切り替えられず、自由口FP 0はRS 485拡張ボードに配置されている。
PPIボーレート（baud）
9.6 k、19.2 k、187.5 k
自由口ボーレート（baud）
1.2 kから115.2 k
セグメントあたりの最大ケーブル長
分離中継器の使用
分離中継器は使用されていません
ボーレートは187.5時1000 m、38.4 k時1200 m
50メートル
最大サイト数
セグメントあたり32局、ネットワークあたり126局
最大マスタ数
32
ポイントツーポイント（PPIマスタモード）
Yes（NETR/NETW）、最大8接続、1接続あたり最大200バイト通信
MPI接続
（1 PG/1 OP）計8個、2個の予約
I/O特性
ローカルデジタル量入力点数
14
入力タイプ
ドレイン/ソース
ローカルデジタル量出力点数
10
出力タイプ
リレードライコンタクト
デジタルI/Oイメージエリア
640 DI/640 DQ（CAN通信専用イメージ領域を含む）
アナログI/Oイメージエリア
194 AI/194 AQ（CAN通信専用イメージエリア含む）
最大拡張可能I/Oモジュール数
7
最大デジタル量I/O構成
128DI/128DO
最大アナログ量I/O構成
32AI/32AO
パルス捕捉入力
14
こうそくカウンタ
総数
たんそうカウンタ
にそうカウンタ
6
6×30KHz
4×20KHz
統合通信機能（CAnopen）-CAN通信ボードモデルCTH 2-CAN-01 S 2-EBを拡張する場合に使用する
通信インタフェース
1個（8 Pin端子）」はCANOpen通信インタフェース表を参照
伝送速度（kbps）
1000
800
500
250
150
50
20
最大長さ（m）
25
50
100
250
500
1000
2500
さいだいステーションアドレス
127
サイトアドレス範囲
1-127
最大マスタ帯域スレーブ数
32
構成方法
CANグループ和EDSファイル
最大デジタルアクセス
一般IO
CANOpen専用IO
バイト数
メモリ開始アドレス
バイト数
メモリ開始アドレス
入力
16
IB0
入力
64
IB16
出力
16
QB0
出力
64
QB16
一般IO
CANOpen専用IO
チャネル数
メモリ開始アドレス
チャネル数
メモリ開始アドレス
入力
32
AIW0
入力
162
AIW64
出力
32
AQW0
出力
162
AQW64
統合通信機能（CAN自由）-CAN通信ボードを拡張する場合の型式CTH 2-CAN-01 S 2-EBの使用
通信プロトコル
CanFree
使用方法
内部ライブラリ命令によるサポート
ディジタル入力特性
ローカル統合デジタル量入力点数
14
入力タイプ
ドレイン/ソース
定格電圧
24 V直流
最大持続許容電圧
30V直流
論理1信号（最小）
論理0信号（最大）
15 V DC、2.5 mA
5 VDC，1mA
隔離（フィールドとロジック）
500V AC，1分
同時オン入力
14
最大ケーブル長
遮断
非遮蔽
500 m（標準入力）
50 m（高速カウンタ入力）
300 m（標準入力）
ディジタル出力特性
ローカル統合デジタル出力点数
10
出力タイプ
リレー
定格電圧
-
出力電圧範囲
-
論理1信号（最小）
-
論理0信号（最大）
-
ポイント当り定格電流
2A.
コモン端子あたりの定格電流
-
リーク電流（最大）
-
サージ電流（最大）
7A.コンタクトオフ
ランプ負荷（最大）
30 W直流/200 W交流
高速パルス出力
最大周波数
-
オン抵抗
0.2Ω
隔離（フィールドとロジック）
-
遅延
-
定格負荷下の接点寿命
100,000回のオンオフ
同時オン出力
すべての出力ポイント
2つの出力が並列に接続されている
はい、同じグループを出力する場合のみ
最大ケーブル長
遮断
非遮蔽
500メートル
150メートル
*新しいV 2プログラミングカードをサポート
*スーパーキャパシタのパワーダウン保持時間は約10時間、拡張バッテリは200日
*バッテリカードの電力不足アラーム機能：2 V未満の場合、アラームビットSM 195.0
制御端子及び通信ポート

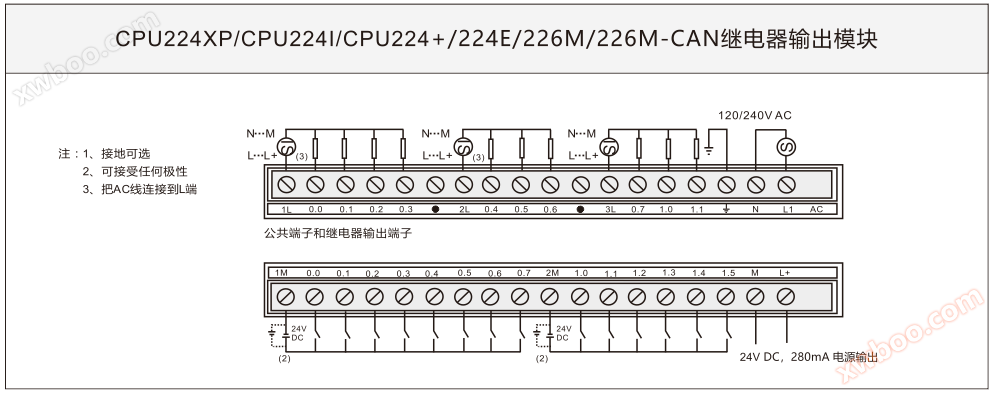

CTS7-216-1BD35-0X24端子
RS485通信インタフェース
コネクタ
ピン番号
ポート1/FPORT 1（RS485）
ポート0/FPORT 0（RS485）
1
ハウジング接地
ハウジング接地
2
+24V地（ち）
+24V地（ち）
3
RS485信号B
RS485信号B
4
購買依頼の送信
購買依頼の送信
5
+5V地（ち）
+5V地（ち）
6
+5V・100Ω
+5V・100Ω
7
+24V
+24V
8
RS485-信号A
RS485-信号A
9
NC
NC
コネクタハウジング
ハウジング接地
ハウジング接地
RS485拡張ボード通信インタフェース
モジュールインタフェースとコネクタ
ピン本
FPORT0（RS485）
注：終端抵抗を使用する必要がある場合は、2脚と3脚を短絡します。
1
RS485+信号B
2
RS485-信号A
3
終端抵抗
4
ハウジング接地
5
RS485信号GND
6
NC
7
NC
8
NC
9
NC
- 典型的な用途
-
システム別の中央プロセッサマスターモジュールは、1つの中央プロセッサ最大の追加7オプションの拡張モジュールは、さまざまなモデルから構成されています。また、個別の中央プロセッサ追加BD拡張モジュール構成。
- インストール仕様
-
製品のインストールと実行要件

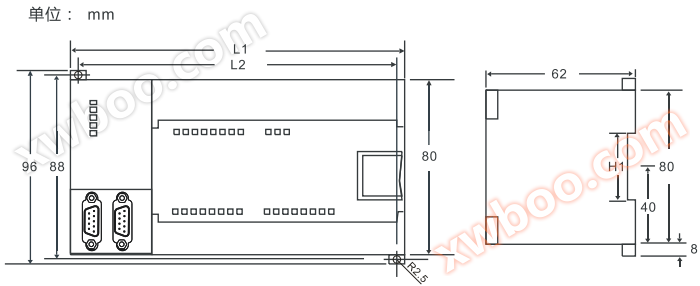

取り付け寸法
プログラマブル論理コントローラモデル
L 1（ミリ）
L 2（ミリ）
CTS7 216-1AD35-0X24
137
129
CTS7 216-1BD35-0X24
137
129
取り付けと固定方法
DIN 35標準レールを使用します。
