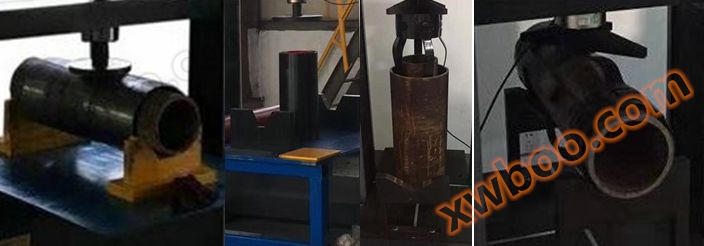

ゆみがたばねスリーブほじょきそうごうせいのうしけんき主に弓形ばね矯正器の起動力、下放力、復帰力、止め輪、矯正器の配置などの力学性能の検査に用いられる。

適用業界：

油田、天然ガス、油井、固井などの業界。

適用基準

GB/T 19831.1-2005「石油と天然ガス工業スリーブ矯正器第1部弓形ばねスリーブ矯正器」

GB/T 19831.2-2008「石油天然ガス工業固井設備第2部：補助器の設置と停止リング試験」、

GB/T 1983-2005石油天然ガス工業用油井ケーシングと油管用鋼管

DIN EN ISO 10427-1-2003「石油・天然ガス工業ばねスリーブ矯正器第1部：弓形ばねスリーブ矯正器」、

ANSI/APIPECE 10 D-2002弓形ばねスリーブ補正器の仕様（第6版）、

NF M 87-226-1-2002石油・天然ガス工業スリーブ継手第1部：弓形ばね式スリーブ継手

主な技術指標：

機能紹介

1. アルミニウム合金カバーは、設備の外形をより美しくし、外観の色が変化しないことを確保する。

2. 高精度ボールねじ対により伝動がより安定し、機械全体の剛性が高く、運転が安定している。

3. お客様のニーズを最大限に満たすための、巨大な試験幅、

4. 日本松下交流サーボモータ駆動、精度が高く、応答が速い、

5. 米国の高精度センサーは、精度が高く、安定性が良い、

6. 中梁は4本のガイド棒と黒鉛自己潤滑スリーブガイドを採用し、強壮なガイド光棒は設備の横剛性を増加し、移動梁の線形運動を確保する、

7. 本体ベースは凹型設計を採用し、実験者の立ち上がり操作の快適性を保障した、

8. 精密十字継手の接続は試料クランプの対中性を保証し、測定データの差異を減少し、良好な全体精度を持っている。

   コントローラの特徴

   1、力、変形の測定解像度はフルレンジの1/500000に達し、

   2、ADサンプリング周波数は300 Hzに達することができる、

   3、ハイエンド工業制御分野に基づくSOCハイエンドマイクロプロセッサはシステムプラットフォームとして、測定、制御を一体に集め、機能がより強く、性能がより安定している、

   4、力、変形、変位の3つの閉ループの全デジタル制御を採用し、制御ループ間を自動的に切り替え、しかも滑らかに移行する。制御アルゴリズムは先進的なニューロン適応PID制御アルゴリズムを採用し、煩雑なPIDパラメータの設定を必要とせず、初心者でも簡単に専門試験任務を達成することができる。

   5、4ウェイ24 bit A/D高精度データ収集チャンネルは先進的なデジタルフィルタ技術と協力して、収集データはより正確で、安定で、信頼性がある、

   6、2ウェイ高速光電エンコーダ（5 MHz）信号収集チャンネルは、より多くの出力光符号信号の測定付属品を選択することができ、

   7、1台のコントローラは4個の力センサと8個の電子引張計を配置することができ、

   8、データインタフェースとして10 Mイーサネットを採用し、各種測定付属品を容易に拡張する；

   9、超大規模プログラマブルデジタル集積回路設計を採用し、体積が小さく、消費電力が低く、発熱が少なく、作業特性がより安定で信頼性が高い。

ソフトウェア機能の特徴

試験機ソフトウェアは、さまざまな材料や業界のテストに簡潔で直感的な操作インタフェース、ユーザーがプログラミングできる強力なインタラクション能力、完全な分析と報告機能、および大量の標準的なテスト方法を内蔵しています。すなわち、品質制御に必要な簡単、使いやすく、効率的な要求を満たすことができ、科学研究院が材料の性能を深く研究するために必要な個性的な試験要求を満たすことができる。

• 複数の力センサと変形センサの管理をサポートする、

• 完備した試験基準ライブラリは、顧客の試験基準の追加と試験基準の管理を便利にした、

• 試験過程における多種の試験曲線の同時表示を実現し、顧客が各試験パラメータの変化を観察しやすい、

• 試験過程の制御は顧客の要求に応じてステッププログラミング方式で行うことができる、

• 試験報告の出力方式は標準報告形式とEXCEL形式に分けられる、

• 複数の試験データと曲線のセットを1つの試験報告書に印刷することができます。
